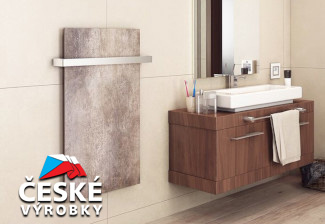

ECOSUN N
- výkon 400W, produkce velmi příjemného a přirozeného tepla, 100% účinnost
- určený zejména pro vytápění obytných prostor, kanceláří, zónový ohřev (lokální přitápění)
- pro nástěnnou montáž, k pevné instalaci
- panely lze zavěsit na stěnu na výšku i na šířku
- zabraňuje nežádoucí vlhkosti stěn, která způsobuje růst plísní
- třída ochrany II. panel je vybaven dvoužilovým přívodním kabelem pro zapojení do instalační krabice
- integrovaná bezpečnostní vratná tepelná pojistka s limitací na maximální teplotu 110°C
- možnost instalace na podklad třídy A, B, C1, C2
- krytí IP44 (odolné vůči stříkající vodě ze všech směrů v množství 10 l/min. po dobu 5 minut)
● Jaká bude spotřeba infrapanelu? ● Jaký a jak výkonný topný panel? ● Jak regulovat topný panel? ● Jak a kam instalovat topný panel? ● Jak topné panely fungují a proč jsou úsporné? ● Zkušenosti s topnými panely ●
- Prodloužená záruka 5 let (Ecosun)
- Předsezónní SLEVA 12%
- Vyrobeno v České republice s 30ti letou tradicí
- Doprava zdarma od 2.500 Kč
Výkon
Montáž
Volitelný držák ručníků
Vidlice do zásuvky
Barva
Keramický infrapanel ECOSUN 400 N Coal, výkon 400 W, dekorativní vzhled a vynikající technické vlastnosti.
- Jaká bude spotřeba infrapanelu?
- Jaký a jak výkonný topný panel?
- Jak regulovat topný panel?
- Jak a kam instalovat topný panel?
- Jak topné panely fungují a proč jsou úsporné?
- Prodloužená záruka 5 let →
- Zkušenosti s topnými panely →
Jaká bude spotřeba elektřiny vašeho domu/bytu se sálavými infrapanely
Připravili jsme pro vás interaktivní pomůcku pro rychlý odhad nákladů na provoz elektrického sálavého vytápění sálavými topnými panely. Výstupem je přibližná cena za roční spotřebu elektřiny. Stěžejním výchozím údajem pro odhad je hodnota tepelné ztráty, označuje se písmenem Q, jednotkou jsou watty nebo kilowatty Q (W). Zjednodušeně lze říci, že 1kW tepelné ztráty znamená roční spotřebu na vytápění 1MW (1000 kW). Při typické tepelné ztrátě běžného dnešního domu vyhovujícího normám - 5kW, bude roční spotřeba energie vašeho domu na vytápění 5MW (5000 kW). Dosazením vaší aktuální ceny elektřiny za kWH získáte odhad ceny za topnou sezónu v Kč. Jedná se o spotřebu topného systému, bez dalších spotřebičů, ohřevu TUV atd.
Interaktivní pomůcka odhadu spotřeby
Dosaďte vaší aktuální cenu elektřiny za kWH a tepelnou ztrátu a získáte odhad spotřeby za topnou sezónu v Kč:
Výsledná hodnota spotřeby vychází z tohoto příkladového zadání:
- jedná se o spotřebu topného systému, bez dalších spotřebičů, ohřevu TUV atd.
- vychází z celkové tepelné ztráty prostupem stavební konstrukcí (bez ztráty větráním)
- klimatická oblast teplá – venkovní výpočtová teplota -12st.C (závisí na lokalitě)
- elektrické přímotopné sálavé topení (sálavé topné panely) – samostatně regulované
Jaký a jak výkonný topný panel
Modelovou řadu topného panelu vybírejte čistě podle svých vzhledových představ a finančních možností. Na počátku se ujistěte jak je výrobek deklarovaný, tzn. chcete-li instalovat např. na strop, musí k tomu být panel určen.
Materiálové provedení nemá u skutečných infrapanelů/sálavých panelů bez akumulace vliv na účinnost ani spotřebu!
Jaký výkon topného panelu (dimenzace)
Výkonová dimenzace infrapanelů se provádí tak, jako u všech ostatních topidel – podle tepelné ztráty. Tepelnou ztrátu vypočetl projektant domu nebo bytu, ne vždy je však v projektu nebo PENB uvedena. Zhruba odhadnout TZ můžete pomocí této pomůcky:
Orientační přehled výhřevnosti dle typu stavby (rozhodující je vždy návrh projektanta).
Hodnoty platí pro hlavní vytápění, pro úsporný zónový ohřev se použije zpravidla jedno topidlo pro jednu zónu.
| Příkon | Orientační přehled výhřevnosti dle typu stavby (rozhodující je vždy návrh projektanta) | ||||
|---|---|---|---|---|---|
| Pasivní dům | Současná novostavba | Stavba od r.2000 | Starý dům se zateplením | Starý dům bez zateplení | |
| 100 W | 4 m2 | 2 m2 | 1,5 m2 | 1 m2 | 1 m2 |
| 200 W | 8 m2 | 4,5 m2 | 3,5 m2 | 2 m2 | 2 m2 |
| 270 W | 10,5 m2 | 6 m2 | 4,5 m2 | 3 m2 | 2,5 m2 |
| 300 W | 12 m2 | 6,5 m2 | 5 m2 | 3,5 m2 | 2,5 m2 |
| 330 W | 13 m2 | 7,5 m2 | 5,5 m2 | 3,5 m2 | 3 m2 |
| 400 W | 15,5 m2 | 9 m2 | 6,5 m2 | 4,5 m2 | 3,5 m2 |
| 500 W | 19,5 m2 | 11 m2 | 8 m2 | 5,5 m2 | 4,5 m2 |
| 600 W | 23,5 m2 | 13,5 m2 | 10 m2 | 6,5 m2 | 5,5 m2 |
| 700 W | 27,5 m2 | 15,5 m2 | 11,5 m2 | 8 m2 | 6 m2 |
| 750 W | 29,5 m2 | 16,5 m2 | 12 m2 | 8,5 m2 | 6,5 m2 |
| 850 W | 33,5 m2 | 19 m2 | 14 m2 | 9,5 m2 | 7,5 m2 |
| 900 W | 35,5 m2 | 20 m2 | 14,5 m2 | 10 m2 | 8 m2 |
| 1050 W | 41,5 m2 | 23,5 m2 | 17 m2 | 11,5 m2 | 9,5 m2 |
| Při nedostatečném výkonu jednoho topidla použijte jinou výkonovou variantu nebo použijte více topidel (vhodnější i pro rovnoměrný ohřev). | |||||
Jak regulovat topný panel
Regulace infrapanelů vychází z potřeb uživatele a možností elektroinstalace.
Příklady nejpoužívanějších aplikací regulace:
- 1. Zásuvkové termostaty: nejjednodušší řešení používané pro topné panely a topné žebříky do koupelny, pro topné panely pro přitápění ať už na nožičkách nebo instalované pevně na stěně. Topný panel se v tomto případě připojí k napětí vidlicí do zásuvky prostřednictvím zásuvkového termostatu.
Levné, rychlé a vždy použitelné řešení, výběr termostatů včetně WiFi provedení. - 2. Bezdrátové termostaty: elegantní řešení používané pro infra panely tam, kde není dostupná elektrointalace pro klasické drátové termostaty. Termostat bez drátů obsahuje nastavení teploty, případně programu, je umístěn kdekoli na teplotně relevantním místě a bezdrátově posílá signál spínacímu prvku (přijímači), který má podobu buď zásuvky pro vidlici, nebo krabičky pro povrchovou instalaci místo zásuvky. Jeden termostat může ovládat několik spínacích prvků – topných panelů.
Rychlé a vždy použitelné řešení, i pro jeden panel pro přitápění nebo instalaci v koupelně. - 3. Klasické „drátové“ termostaty: montáž termostatů do krabiček KU/KP na zeď, principiálně nejspolehlivější řešení, nutná odpovídající příprava elektroinstalace (přívod napětí k jednotivým termostatům buď přímo, nebo přes stykač při větších výkonových zátěžích), hodí se tedy hlavně pro nové stavby a rekonstrukce. Nejvhodnější řešení je-li k dispozici odpovídající elektroinstalace.
Jak a kam instalovat topný panel
Topný panel můžete umístit:
- na strop: pokud se jedná o produktovou řadu s deklarací stropního umístění; umístěním na strop ušetříte místo na stěnách, v případě vysokých stropů je stropní instalace vhodná a energeticky úsporná – omezuje podstatně konvekční složku produkce tepla (teplý vzduch, který bez užitku stoupá nahoru ke stropu; u velmi vysokých stropů je možné infrapanely podvěsit na lanka nebo řetízky
- na stěnu: standardní umístění, doporučujeme instalovat ve spodní třetině místnosti – vedleším efektem sálání topných panelů je zvýšení povrchové teploty stavební konstrukce včetně podlahy
- na nožičky či nástavce jako přenosné topidlo: často používané pro přitápění nebo místní zvýšení komfortu v určité části místnosti (tzv. zónový ohřev), např. pohovky nebo pracovního stolu
- Doporučujeme umístit infrapanely vždy tak, aby měly volný „výhled“ do vytápěného prostoru. Jedině tak se tepelné vlnění může volně šířit do prostoru. Schováte-li topný panel za gauč, energie se nikam nevytratí, ale budete nahřívat hlavně záda gauče.
- Doporučujeme, jsou-li topné panely určeny k trvalému vytápění, zaplnit tento prostor infrapanely rovnoměrně a volit raději více menších zdrojů než obráceně. Chcete li instalovat 1000W v místnosti novostavby o 40m2, nedávejte jeden panel 1000W ale 2 nebo 3 s nižším výkonem. Drobné předimenzování nevadí, systém řízený regulací neprotopí více, protože bude mít s vyšším výkonem kratší provozní čas.
- Doporučujeme pokud možno neumísťovat topné panely přímo a blízko naproti okenním výplním.
- Topný panel instalujte, umístěte a užívejte vždy v souladu s návodem k použití.
Jak topné panely fungují a proč jsou úsporné?
Infračervené topné panely - infrapanely pracují na principu emise tepelného vlnění, které neohřívá vzduch, ale přeměňuje se na tepelnou energii po dopadu na tělesa, plochy, stavební konstrukce a také osoby. Pro správně fungující topný panel je charakteristická plochá konstrukce méně podporující konvekci a provozní povrchová teplota cca 80 - 110°C. Elektrická energie se v topném panelu přeměňuje na tepelnou beze ztrát přímo v místě potřeby tepla, odpadají tedy ztráty ve vedení tepla např. z centrálního rozvodu tepla, ztráty u hořáku apod. Při správném vytápění infračervenými topnými panely je zpravidla teplota těles a ploch o něco vyšší, než teplota vzduchu. Dobrá tepelná pohoda tedy přichází při nižší teplotě, než u konvekčního vytápění a to znamená menší spotřebu energie. Další podstatné úspory je dosaženo dokonalou regulací; topný panel lze přímo a velmi přesně regulovat v každé místnosti zvlášť a díky velmi malé akumulaci jsou infračervené topné panely schopny reagovat (zahřívat se i chladnout) velmi rychle. Teplotní rozptyl (hystereze) je pak velmi malý a nastavená teplota se je udržována bez zbytečných výkyvů způsobených setrvačností topných těles s akumulací, příp. plných ohřáté vody. Infračervené topné panely jsou naprosto bezúdržbové. Odpadají tak provozní náklady na kontroly, revize, čištění komínů, výměny hořáku atd. Sálavé infra panely - nejnižší spotřeba energie napříč elektrickými topnými systémy.
